轴流式调压器
- 型号： RTJ-*/* ZL 系列
- 分类： 燃气调压器

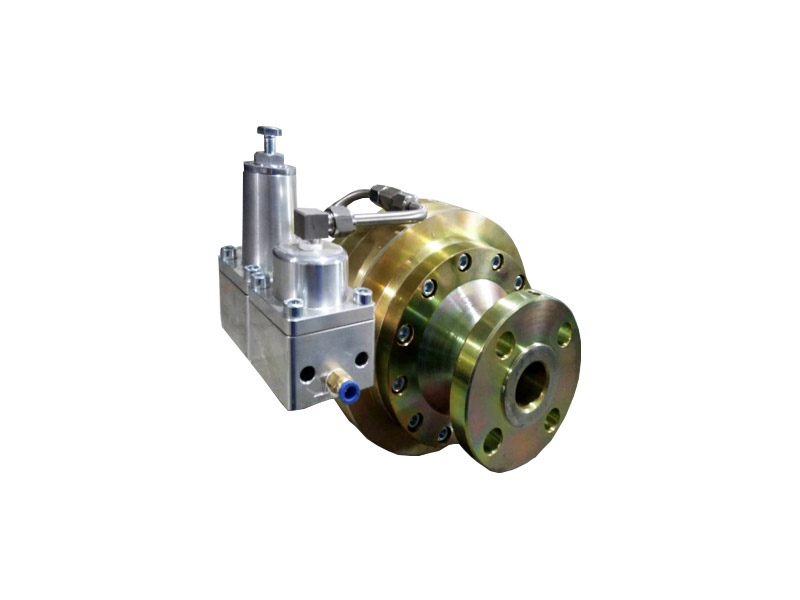

ZL 系列轴流式调压器是一种结构新颖、密封性好、流 通能力强大、性能稳定的间接作用式调压器。调压器主要元 器件为不锈钢制造，防腐耐磨，主阀体为锻钢件，强度高， 使用寿命长。调压器结构紧凑，安装空间小，可安装于任何
位置，适合于城市门站，区域调压站和燃气轮机供气，可用 于天然气、液化石油气、空气和其他非腐蚀性气体。
轴流式设计，流通能力大。指挥器作用式调压器，工作 原理合理，由经指挥器放大的压力信号通过主皮膜与下游压 力作比较，主皮膜与进口的高压天然气不直接接触，大大提 高了主皮膜工作的寿命。全不锈钢阀芯，耐冲刷，对气质要
求不高，适合于目前国内天然气管网现状，尤其在天然气使 用初期，管网吹扫不干净，或含硫量较高以及碳组份含量较 高的天然气有较好的适用性。指挥器前设置稳压器，指挥器 有稳定的气源，保证调压精度。调压器关闭时，全不锈钢阀
芯与橡胶阀瓣紧密接合，调压器关闭性能好。
| 进口压力范围 | P1 0.1~4.0MPa |
| 出口压力范围 | P2 0.05~1.6MPa |
| 稳压精度 | AC2.5 |
| 关闭压力 | SG5 |
| 关闭压力区等级 | SZ10 |
| 工作温度范围 | -20°C ~60°C |
| 公称管径 | DN25、DN40、DN50、DN80、 DN100 、DN150、DN200 |
| 公称压力 | PN1.6、PN2.5、PN4.0、 Class150、Class300 |
| 型号 | L | A | B | 连接法兰标准 |
|---|---|---|---|---|
| DN25 | 210 | 216 | 260 | HG/T 20615-2009 Class300 |
| DN40 | 254 | 242 | 291 | HG/T 20615-2009 Class300 |
| DN50 | 276 | 264 | 315 | HG/T 20615-2009 Class300 |
| DN80 | 345 | 384 | 400 | HG/T 20615-2009 Class300 |
| DN100 | 411 | 454 | 470 | HG/T 20615-2009 Class300 |
| DN150 | 470 | 574 | 590 | HG/T 20615-2009 Class300 |
| DN200 | 542 | 574 | 590 | HG/T 20615-2009 Class300 |
流量大、低噪音、使用寿命长;
结构简单紧凑、维修保养方便;
极其精确的压力调节;
可选配远程调节装置;
保证安全、应用广泛;
支持监控应用方式;
适用介质:天然气、人工煤气、液化石油气、空混气 等多种介质。
